Nasz bestseller

EV-T2M3SO12-4P-P-SET - Infrastrukturalne gniazda ładowania | 1164423

+ Dodaj do porównaniaDodaj do listy zakupowej

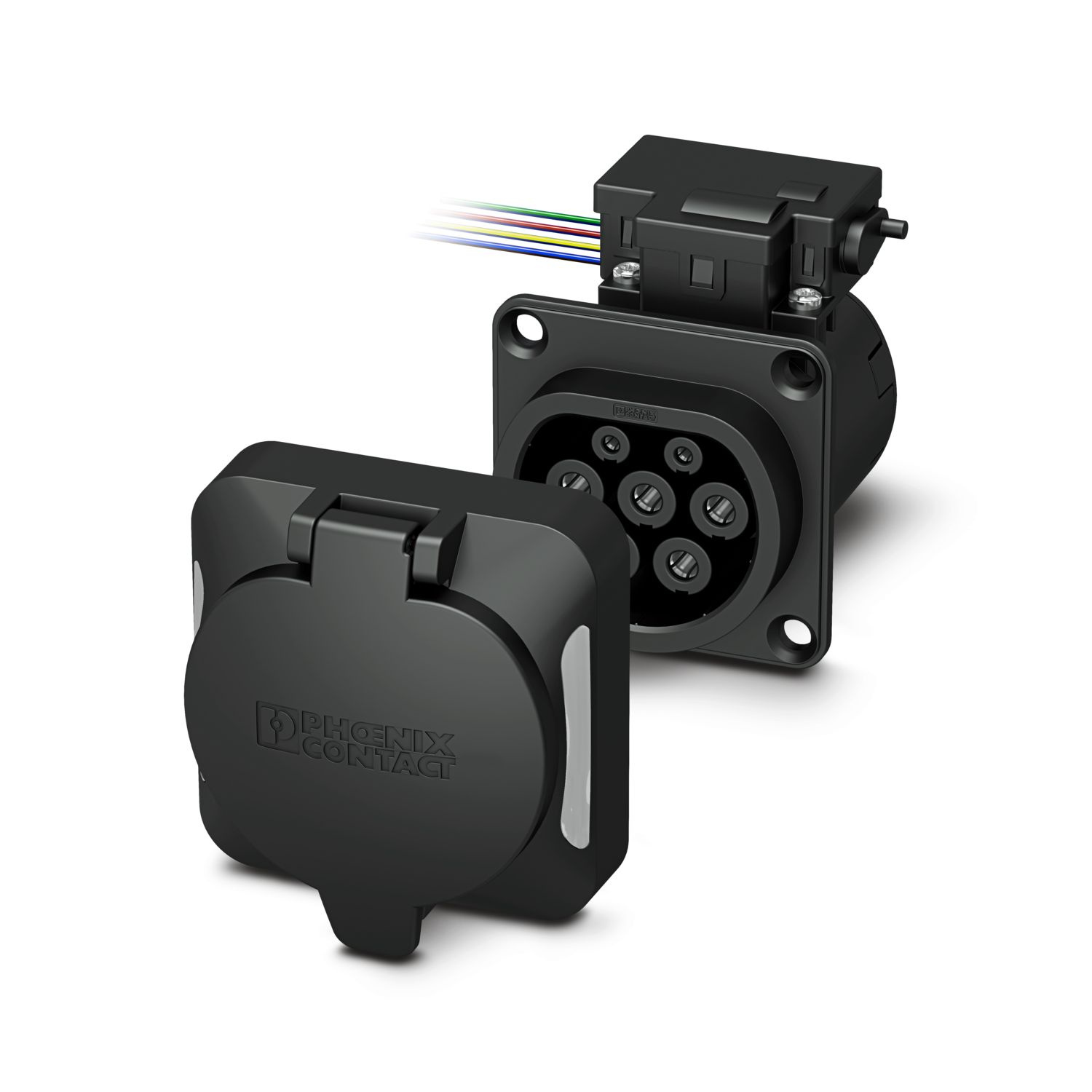

  • CHARX connect modular, Infrastrukturalne gniazda ładowania, kwadratowa, Premium, Zestaw, z kwadratową klapką ochronną, z czujnikiem temperatury, z LED (wspólne podłączenie katody), do ładowania pojazdów elektrycznych (EV) prądem przemiennym (AC)

503,76 zł

netto / 1szt.
Najniższa cena z 30 dni przed obniżką: / szt.
Cena regularna: / szt.
Cena katalogowa:
Możesz kupić za pkt.
z
Produkt dostępny
Skontaktuj się z obsługą sklepu, aby oszacować czas przygotowania tego produktu do wysyłki.
Produkt dostępny
Wysyłka
Tania i szybka dostawa
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Odroczone płatności. Kup teraz, zapłać później, jeżeli nie zwrócisz
Kup teraz, zapłać później - 4 kroki
Przy wyborze formy płatności, wybierz PayPo.PayPo - kup teraz, zapłać za 30 dni
PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.
Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.
W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.
Po zakupie otrzymasz pkt.

Gniazda ładowania AC do stacji ładowania i ładowarek naściennych

Gniazda ładowania CHARX connect modular typu 2 są instalowane w stacjach ładowania AC oraz naściennych ładowarkach, umożliwiając ładowanie pojazdów elektrycznych prądem przemiennym za pomocą przenośnych kabli ładowania AC o mocy do 22 kW. Dzięki modułowej konstrukcji systemu możliwe jest dostosowanie projektu i funkcji do specyficznych potrzeb użytkownika.
Gniazda ładowania AC do stacji ładowania i ładowarek naściennych

Właściwości produktu:

Typ produktu:

Infrastrukturalne gniazda ładowania

Rodzina produktów:

CHARX connect modular

Zastosowanie:

do ładowania pojazdów elektrycznych (EV) prądem przemiennym (AC)
kompatybilność z wtykami stacji ładowania

Standard ładowania:

Typ 2

Tryb ładowania:

Tryb 3, przypadek B

Parametry elektryczne

Sposób przesyłania sygnałów:
Modulacja szerokości impulsu

Informacja na temat rodzaju przyłącza:
Podłączenie za pomocą konektorów płaskich męskich, z możliwością odłączenia i ponownego podłączenia

Rodzaj prądu ładowania:
AC 3-fazowy

Klasa mocy ładowania:
22 kW

Moc ładowania:
maks. 26,6 kW

Prąd ładowania
maks. 32 A

Zestyk mocy

Liczba

5 (L1, L2, L3, N, PE)

Napięcie znamionowe
480 V AC

Prąd znamionowy
32 A

Zestyk sygnałowy

Liczba

2 (CP, PP)

Napięcie znamionowe
30 V AC

Prąd znamionowy
2 A

Funkcja LED

Zastosowanie
do wyświetlania stanu ładowania

Pozycja
w ramce klapki ochronnej

Wersja przyłącza
wspólna katoda

Czujniki temperatury (Łańcuch PTC)

Typ czujnika
Łańcuch PTC

Normy/przepisy
DIN EN 60738-1

Diagnostyka
Zwarcie, przerwanie przewodu

Miejsce montażu
Czujnik na stykach AC

Zakres pomiarowy rezystancja
od 800,00 Ω do 300,00 kΩ

Rezystancja
> 10 kΩ ((wartość wyłączenia))

Zalecany prąd pomiarowy
≤ 1 mA (Umaks.= 24 V DC)

Siłownik blokady

Napięcie robocze
12 V

Wskazówka ilość biegun.
4-pinowe

Pozycja siłownika blokady
środek góra

Możliwy zakres zasilania na silniku
od 9 V do 16 V

Maksymalne napięcie do wykrycia blokady
30 V

Typowy prąd silnika przy blokadzie
0,2 A

Prąd wsteczny silnika
maks. 1 A

Maks. czas trwania z prądem odcinającym
1000 ms

Zalecany czas dostosowania
600 ms

Czas przerwy po schowaniu lub wysunięciu
3 s

Liczba cykli wtykania w okresie żywotności
> 10000 cykli przełączenia

Rozpoznawanie ryglowania
tak

Mechaniczne odblokowanie awaryjne
tak

Temperatura otoczenia (praca)

od -30 °C do 50 °C

Długość przewodów
0,5 m

Wymiary

Gniazdo stacji ładowania

Rysunek:
Infrastrukturalne gniazda ładowania 1164423

Szerokość :
75 mm

Wysokość:
91,71 mm

Głębokość :
87,95 mm

Klapka ochronna

Rysunek:
Infrastrukturalne gniazda ładowania 1164423

Szerokość :
84,9 mm

Wysokość:
93,7 mm

Głębokość :
30,5 mm
>

Wymiary otworu

Rysunek:
Infrastrukturalne gniazda ładowania 1164423

Szerokość :
60 mm

Wysokość:
60 mm

Osłonka

Szerokość :
64 mm

Wysokość:
57 mm

Głębokość :
24 mm

Parametry mechaniczne

Ruch klapki:
Samozamykająca

Liczba cykli wtykania:
> 10000

Siła wcisku:
< 100 N

Siła ciągnienia:
< 100 N

Warunki otoczenia

Stopień ochrony (Gniazdo stacji ładowania):
IP44 (wetknięty)

Stopień ochrony (Klapka ochronna):
IP54

Temperatura otoczenia (praca):
od -30 °C do 50 °C

Temperatura otoczenia (składowanie/transport):
od -40 °C do 80 °C

Montaż

Sposób montażu Gniazdo stacji ładowania:
Montaż na tylnej ściance (Możliwe pochylenie z przodu od 0 do 90 stopni)

Sposób montażu Klapka ochronna:
Montaż na tylnej ściance

Śruby mocujące:
Gwint M5

Korzyści

  • Moc do 22 kW zapewnia efektywne ładowanie pojazdów elektrycznych.
  • Ponad 10 000 cykli wtykania gwarantuje długą żywotność.
  • Czujniki temperatury i diagnostyka chronią przed przegrzaniem i uszkodzeniami.
  • Modułowa budowa umożliwia elastyczne dopasowanie do różnych instalacji.
  • Spełnia normy IEC 62196-2 i posiada ochronę IP44/IP54 przed pyłem i wodą.
pixel
Marka
Phoenix Contact
Wszystkie parametry znajdują się poniżej w karcie produktu
