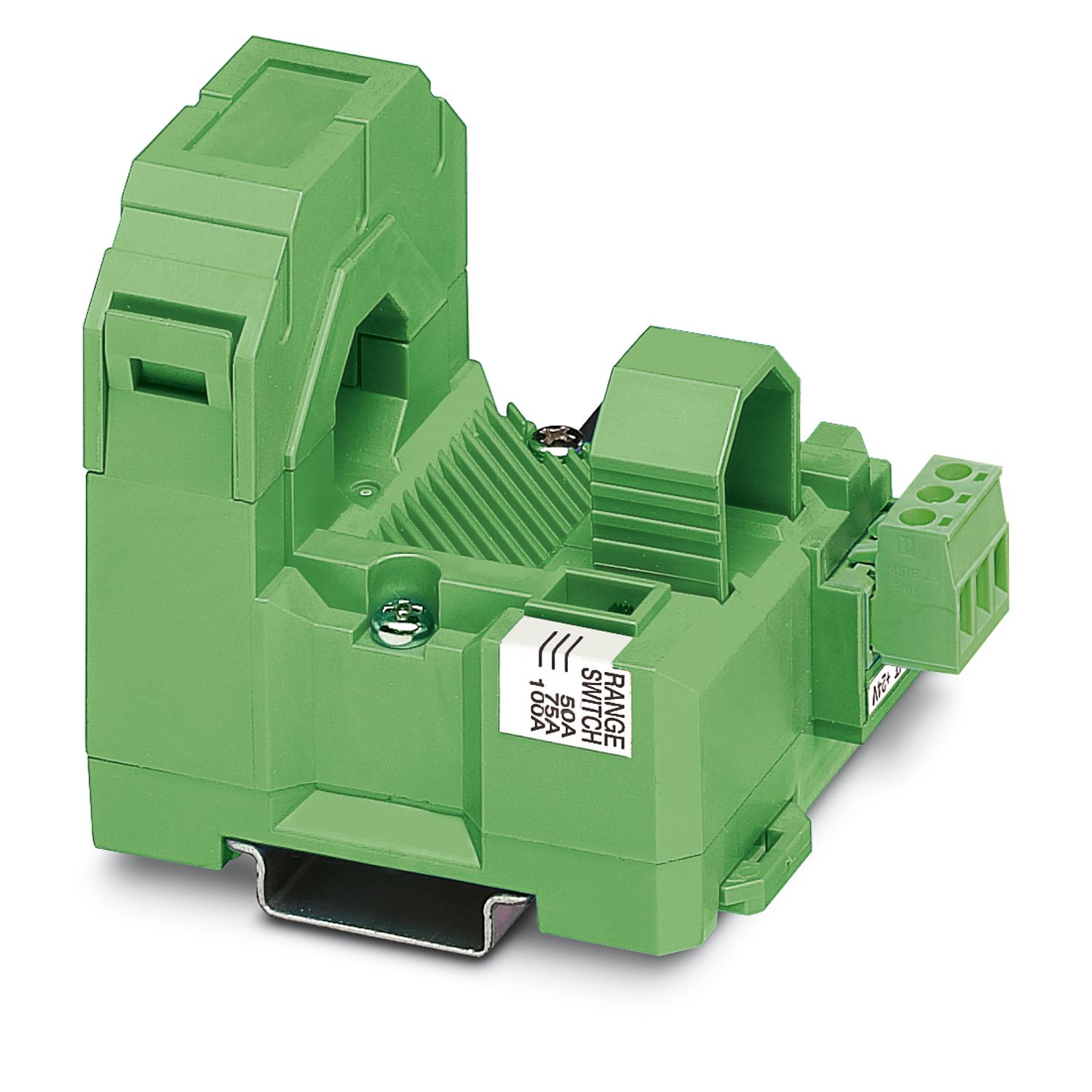

Вимірювальний перетворювач струму для синусоїдальних і несинусоїдальних змінних струмів, вхідний струм 0...100 А, вихід 4...20 мА (живлення від контуру)
Produkty subskrypcyjne w twoim koszyku
Wybierz jedną częstotliwość subskrypcji dla wszystkich produktów w koszyku lub złóż oddzielne zamówienia dla różnych okresów odnowienia.
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
W twoim koszyku znajdują się produkty z różnym okresem odnowienia zamówienia subskrypcyjnego. Jeśli chcesz zamówić produkty z różnym okresem subskrypcji złóż oddzielne zamówienie.
Перетворювачі змінного струму та змінного/постійного струму
Тут ви знайдете відповідний вимірювальний перетворювач для вимірювання постійного, змінного та викривленого струму. Асортимент продукції включає різні варіанти для широкого діапазону вимірювань: від дуже малих струмів, починаючи з 0 мА до 100 мА, до більших струмів до 600 A. Щоб швидко додати додаткові точки вимірювання в існуючих установках, варто використовувати варіанти зі знімним датчиком Роговського.
Характеристики продукту:
Тип продукту:
Вимірювальний перетворювач струму
Електричні параметри
Діапазон напруги живлення:
від 20 В DC до 30 В DC
Максимальне споживання струму:
30 мА
Максимальні втрати потужності при номінальних умовах:
1 Вт
Випробувальна напруга (вхід/вихід):
4,13 кВ AC (50 Гц, 60 с)
Час реакції (10-90%):
< 340 мс
Макс. температурний коефіцієнт:
< 0,025 %/K
Максимальна похибка передачі:
< 1% (граничне значення)
Номінальна напруга ізоляції:
300 В AC (відносно землі)
Вхідні дані
Діапазон вхідного струму:
від 0 A AC ... 50 A AC
від 0 A AC ... 75 A AC
від 0 A AC ... 100 A AC
Діапазон налаштування, мін. вхідний струм:
від 0 A AC до 50 A AC
Діапазон налаштування, макс. вхідний струм:
від 0 A AC до 100 A AC
Допустиме перевантаження по струму:
залежно від пропущеного провідника
Струмове навантаження:
залежно від пропущеного провідника
Діапазон вимірюваних частот:
від 30 Гц до 6000 Гц
Поріг спрацювання:
1% (граничне значення)
Вихідні дані
Вихідний сигнал (струм):
від 4 мА до 20 мА
Максимальний вихідний струм сигналу:
< 25 мА
Навантаження/потужність виходу напруги:
(UB - 12 V) x 350 / 12 A
Габарити
Ширина:
55 мм
Висота:
85 мм
Глибина:
70,5 мм
Метод монтажу:
Монтаж на DIN-рейку
Умови навколишнього середовища
Клас захисту:
IP20
Температура навколишнього середовища:
від -20 °C до 60 °C
Переваги
Можливість оснащення гнучкими котушками Роговського.
Вимірювання істинного середньоквадратичного значення в діапазоні від 30 до 6000 Гц.
Налаштування діапазону вимірювання за допомогою повзункових перемикачів.
