RIF-1-RPT-LDP-24DC/2X21 - Moduł przekaźnika | 2903334

RIF-1-RPT-LDP-24DC/2X21 - Moduł przekaźnika | 2903334

Wstępnie zamontowany moduł przekaźnikowy z zaciskiem Push-in, składający się z gniazda przekaźnika, przekaźnika elektromechanicznego mocy, wtykanego modułu wskaźnikowego/przeciwzakłóceniowego.

Rozmiar

38,29 zł

netto / szt.

Najniższa cena z 30 dni przed obniżką: / szt.

Cena regularna: / szt.

14 dni na łatwy zwrot

Ten produkt nie jest dostępny w sklepie stacjonarnym

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać później, jeżeli nie zwrócisz

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.

Właściwości produktu:

Typ produktu:

Moduł przekaźnika

Rodzina produktów:

RIFLINE complete

Zastosowanie:

Uniwersalny

Rodzaj pracy:

100 % współczynnik pracy

Parametry elektryczne

Maksymalna utrata mocy w warunkach znamionowych:

0,43 W

Napięcie probiercze (Uzwojenie/styk):

4 kV_eff

Napięcie probiercze (Zestyk przełączny/przełączny):

2,5 kV_eff

Znamionowe napięcie udarowe:

6 kV

4 kV

Dane wejściowe

Znamionowe napięcie wejścia U_N:

24 V DC

Zakres napięcia wejściowego:

od 19,2 V DC do 33,6 V DC (20 °C)

zakres napięć wejściowych odniesiony do U_N:

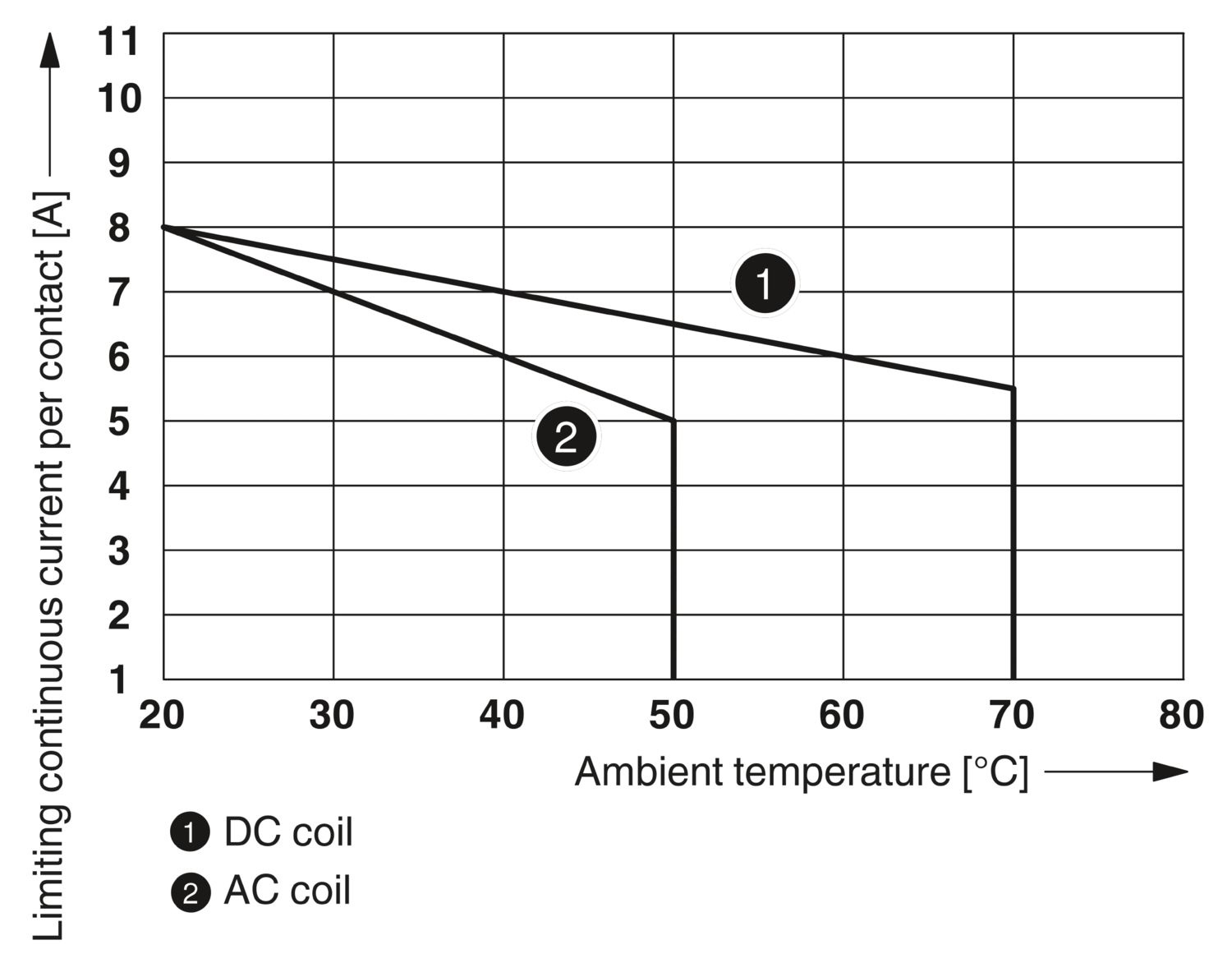

patrz diagram

Typowy prąd wejścia dla U_N:

18 mA

Czas zadziałania typowo:

8 ms

typowy czas opadania:

10 ms

Dane wyjściowe

Rodzaj zestyku:

2 zestyki przełączne

Maksymalne napięcie łączeniowe:

250 V AC/DC

Napięcie łączeniowe minimalne:

5 V (przy 10 mA)

Obciążalność prądowa trwała zestyku:

8 A

prąd załączalny maksymalny:

25 A (20 ms, zestyk zwierny)

Prąd załączalny minimalny:

10 mA (5 V)

moc wyłączalna (obc. rezystancyjne) maksymalnie:

192 W (przy 24 V DC)

96 W (przy 48 V DC)

60 W (przy 60 V DC)

44 W (przy 110 V DC)

57 W (przy 220 V DC)

2000 VA (przy 250 V AC)

Wymiary

Średnica :

3,2 mm

Szerokość :

16 mm

Wysokość:

96 mm

Głębokość :

75 mm

Sposób montażu:

Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony (Gniazdo przekaźnika) :

IP20

Stopień ochrony (Przekaźnik elektromechaniczny):

RT III (Przekaźniki elektromechaniczne)

Temperatura otoczenia (praca) :

od -40 °C do 50 °C

Temperatura otoczenia (składowanie/transport):

od -40 °C do 85 °C

Korzyści

Moduł jest uniwersalny i może być stosowany w szerokim zakresie aplikacji przemysłowych i automatyki.
Zapewnia bezpieczną izolację między wejściem a wyjściem oraz podstawową izolację między zestykami, co minimalizuje ryzyko przepięć i zwiększa ochronę instalacji.
Charakteryzuje się dużą trwałością mechaniczną (do 3x10^7 cykli łączeniowych), co oznacza niezawodność przy długotrwałym użytkowaniu.
Dzięki kompaktowej budowie i montażowi na szynie bez potrzeby odstępów, pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej.
Moduł pracuje w szerokim zakresie temperatur od -40°C do 70°C, co umożliwia jego stosowanie nawet w wymagających środowiskach przemysłowych.

Marka

Phoenix Contact

Wszystkie parametry znajdują się poniżej w karcie produktu

Do pobrania

Karta produktu
