LT-4201M Analog Model PFXLM4201TADAC | Panel operatorski HMI 3.5"

+ Dodaj do porównania Dodaj do listy zakupowej

Seria LT4000M umożliwia instalację w otworze φ22 mm i zapewnia zarówno sterowanie HMI, jak i cyfrowo-analogowe w jednym urządzeniu. To produkt oszczędzający miejsce i koszty.

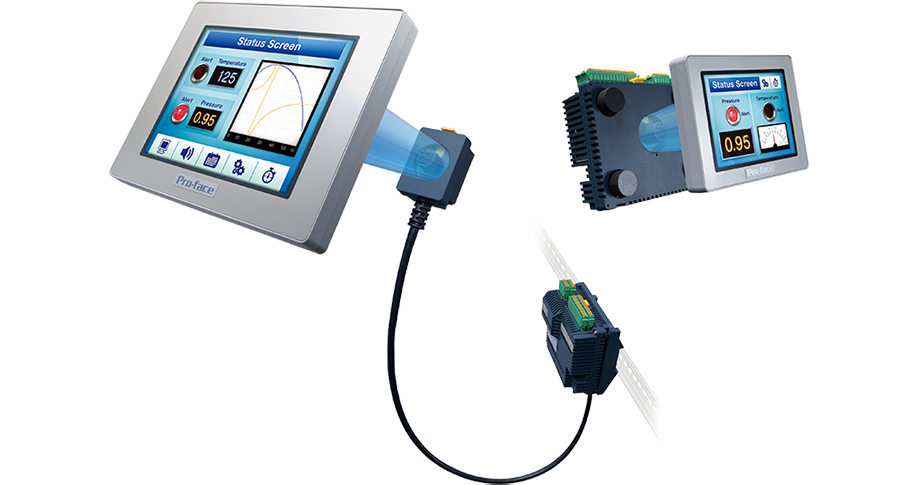

Elastyczna instalacja za pomocą okrągłego otworu lub wbudowanego wejścia/wyjścia

Seria LT4000M umożliwia instalację w otworze o średnicy 22 mm i zapewnia zarówno interfejs HMI, jak i cyfrowe sterowanie analogowe w jednym urządzeniu. Jest to produkt oszczędzający miejsce i koszty.

GP-Pro EX

Panele z serii LT4000M mają darmowe oprogramowanie, zobacz co jeszcze zaprogramujesz przy użyciu GP-Pro EX

Specyfikacja wyświetlacza

Modele:

PFXLM4201TADAK: Typ wyjścia typu sink

PFXLM4201TADAC: Typ wyjścia typu source

Typ:

Kolorowy wyświetlacz TFT LCD

Rozdzielczość (piksele):

320 x 240 (QVGA)

Aktywny obszar wyświetlacza (S x W):

70,56 x 52,92 mm (2,78 x 2,08 cala)

Kolory wyświetlacza:

65 536 kolorów

Podświetlenie:

Białe LED

Nie wymienne

Kontrola WŁ./WYŁ., regulacja czasu aktywacji wygaszacza ekranu

Regulacja jasności:

16 poziomów regulacji przez panel dotykowy w menu konfiguracji

Czcionki językowe:

Japoński, ASCII, Chiński (uproszczony), Chiński (tradycyjny), Koreański, Cyrylica, Tajski

Rozmiary znaków:

8 x 8, 8 x 16, 16 x 16 i 32 x 32 piksele

Rozszerzanie czcionek:

Szerokość: 1–8x, Wysokość: 1/2 oraz 1–8x

8 x 8 pikseli:

40 znaków na wiersz x 30 wierszy

8 x 16 pikseli:

40 znaków na wiersz x 15 wierszy

16 x 16 pikseli:

20 znaków na wiersz x 15 wierszy

32 x 32 piksele:

10 znaków na wiersz x 7 wierszy

Pamięć:

FLASH EPROM 16 MB (zawiera edytor ekranów i rozszerzoną logikę)

FLASH EPROM 132 KB *3 (równowartość 15 000 kroków)

FLASH EPROM 8 MB (przy przekroczeniu limitu wykorzystywana pamięć aplikacji)

nvSRAM 128 KB (akumulator litowy do podtrzymania danych)

nvSRAM 64 KB (akumulator litowy do podtrzymania danych)

Panel dotykowy:

Folia rezystancyjna (analogowa)

Ponad 1 milion dotknięć

Specyfikacja ogólna

Napięcie znamionowe wejścia:

24 V DC

Zakres napięcia wejściowego:

20 do 28,8 V DC

Dopuszczalny spadek napięcia:

10 ms lub mniej przy 20,4 V DC

Pobór mocy:

12 W lub mniej

Prąd rozruchowy:

30 A lub mniej przy 28,8 V DC

Wytrzymałość napięciowa między zasilaniem a uziemieniem (FG):

500 V DC przez 1 minutę

Rezystancja izolacji między zasilaniem a uziemieniem:

10 MΩ lub więcej przy 500 V DC

Marka

Pro-Face

Rated Voltage

24Vdc

AIO

- 2 ch analog inputs (13-bit) and 2 ch analog inputs (16-bit) for Thermocouple

- 2 ch analog outputs (12-bit)

DIO

- 12 Points Standard Input (including 2 Points for Fast Input)

- 6 Points Standard Output and 2 Points Fast Output

Interface

Ehternet x 1 Serial x 1 USB (Type A) x 1 USB (mini-B) x 1

Application Memory

16MB

Display Colors

65,536 colors max.

Product Name

LT-4201M Analog Model

Display Size

3.5" (QVGA)
